Задание №4: Межсетевой экран nftables на маршрутизаторах HQ-RTR и BR-RTR

В данном задании на пограничных маршрутизаторах HQ-RTR и BR-RTR настраивается межсетевой экран на базе nftables.

В конфигурационный файл добавляется таблица inet filter с цепочкой input, разрешающей прохождение сетевых протоколов (DNS, HTTP, HTTPS, NTP, ICMP, GRE, OSPF, UDP 500), доступ из внутренних доверенных офисных подсетей и установленные соединения, а весь остальной входящий IPv4-трафик со стороны внешней сети сбрасывается (drop).

Где выполнять

1. HQ-RTR — внесение таблицы inet filter в /etc/nftables/hq-rtr.nft и перезапуск nftables.
2. BR-RTR — внесение таблицы inet filter в /etc/nftables/br-rtr.nft и перезапуск nftables.

---

1. Разбор правил цепочки filter input

Каждое правило в таблице inet filter выполняет строго определённую роль:

• udp dport 53 accept; — разрешение работы DNS-запросов по UDP.
• tcp dport 80 accept; — разрешение входящего трафика протокола HTTP.
• tcp dport 443 accept; — разрешение защищённого веб-трафика HTTPS.
• tcp dport 123 accept; — разрешение синхронизации времени по протоколу NTP.
• ct state {established, related} accept; — отслеживание состояния соединений (разрешает прохождение ответов на уже инициированные легитимные запросы).
• ip protocol gre accept; — разрешение инкапсулированного трафика туннелей GRE (протокол IP 47).
• ip protocol icmp accept; — разрешение служебных сообщений ICMP (ping, path MTU discovery).
• ip protocol ospf accept; — разрешение служебного трафика динамической маршрутизации OSPF (протокол IP 89).
• udp dport 500 accept; — разрешение протокола ISAKMP/IKE для защищённых IPsec-соединений.
• ip saddr 192.168.100.0/27 accept; — полный доступ из серверного сегмента HQ-SRV (VLAN 100).
• ip saddr 192.168.200.0/28 accept; — полный доступ из клиентского сегмента HQ-CLI (VLAN 200).
• ip saddr 192.168.30.0/28 accept; — полный доступ из сегмента филиала BR-SRV.
• ip version 4 drop; — сброс (блокировка) всех остальных входящих пакетов протокола IPv4 из внешней сети Интернет.

---

2. Настройка на маршрутизаторе HQ-RTR

Выполните действия под пользователем root на маршрутизаторе HQ-RTR:

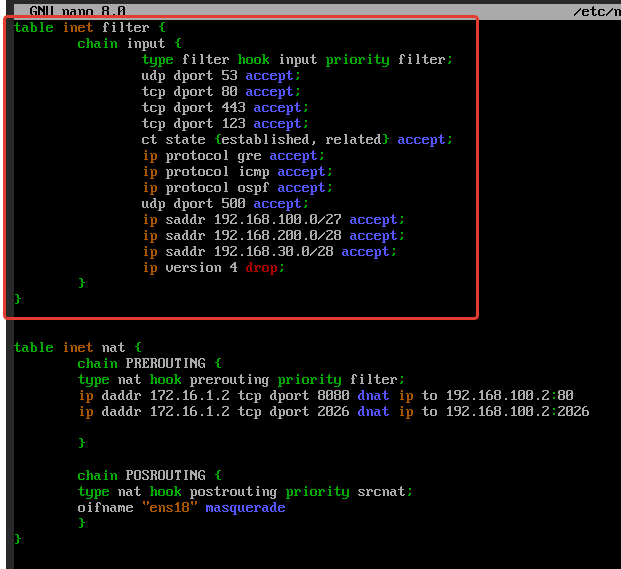

Шаг 1. Редактирование файла конфигурации /etc/nftables/hq-rtr.nft

Открываем конфигурационный файл nftables:

nano /etc/nftables/hq-rtr.nft

В начало файла (перед существующей таблицей inet nat) добавляем блок таблицы inet filter:

table inet filter {
        chain input {
                type filter hook input priority filter;
                udp dport 53 accept;
                tcp dport 80 accept;
                tcp dport 443 accept;
                tcp dport 123 accept;
                ct state {established, related} accept;
                ip protocol gre accept;
                ip protocol icmp accept;
                ip protocol ospf accept;
                udp dport 500 accept;
                ip saddr 192.168.100.0/27 accept;
                ip saddr 192.168.200.0/28 accept;
                ip saddr 192.168.30.0/28 accept;
                ip version 4 drop;
        }
}

Сохраняем изменения (Ctrl + O → Enter → Ctrl + X).

---

Шаг 2. Перезапуск службы nftables на HQ-RTR

Применяем созданные правила перезапуском демона:

systemctl restart nftables

Проверяем статус службы:

systemctl status nftables

---

3. Настройка на маршрутизаторе BR-RTR

Выполните действия под пользователем root на маршрутизаторе BR-RTR:

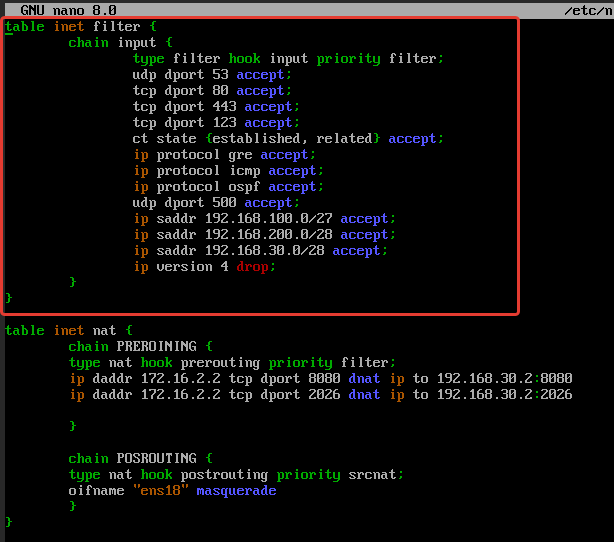

Шаг 1. Редактирование файла конфигурации /etc/nftables/br-rtr.nft

Открываем конфигурационный файл nftables:

nano /etc/nftables/br-rtr.nft

Вносим аналогичную таблицу inet filter перед таблицей inet nat:

table inet filter {
        chain input {
                type filter hook input priority filter;
                udp dport 53 accept;
                tcp dport 80 accept;
                tcp dport 443 accept;
                tcp dport 123 accept;
                ct state {established, related} accept;
                ip protocol gre accept;
                ip protocol icmp accept;
                ip protocol ospf accept;
                udp dport 500 accept;
                ip saddr 192.168.100.0/27 accept;
                ip saddr 192.168.200.0/28 accept;
                ip saddr 192.168.30.0/28 accept;
                ip version 4 drop;
        }
}

Сохраняем изменения (Ctrl + O → Enter → Ctrl + X).

---

Шаг 2. Перезапуск службы nftables на BR-RTR

Перезапускаем службу для применения правил фильтрации:

systemctl restart nftables

Проверяем статус службы:

systemctl status nftables

---

4. Проверка работы брандмауэра

1. Просмотр загруженного набора правил:

   nft list ruleset

   В выводе должны одновременно присутствовать обе таблицы: table inet filter (с цепочкой input) и table inet nat (с цепочками PREROUTING и POSTROUTING).

2. Проверка связанности и сервисов:

   • Пинг между офисами и к провайдеру: ping 172.16.1.1 -c 3 (разрешён правилом ip protocol icmp accept).
   • Соседство OSPF сохраняется активным (разрешено правилом ip protocol ospf accept).
   • DNS, HTTP, HTTPS и NTP свободно проходят через межсетевой экран.
   • Все паразитные и несанкционированные входящие запросы блокируются финальным правилом ip version 4 drop.
